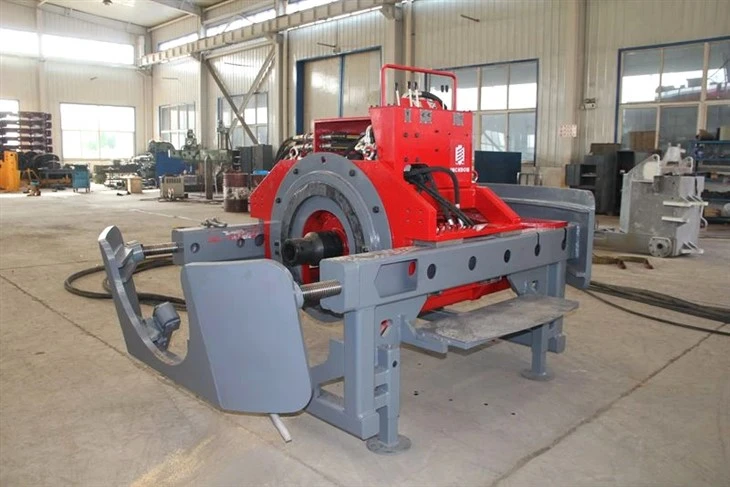

Kelio sankryžos horizontalioji gręžimo įranga
Prekės Nr.: BGD-120S
Produkto pavadinimas: Kelio sankirtos horizontalus gręžimo įrenginys
Prekinis ženklas: BEALONG
Variklis: DCEC
Galimas pritaikymas
MOQ: 1
Aprašymas
Produkto aprašymas
BGD-120S horizontalus valdomas spiralinis vamzdžių kėlimo gręžimo įrenginys tinka be tranšėjos projektams siauruose keliuose, tunelinių vamzdžių užuolaidose ir mažesnėse pamatų duobėse, pvz., kanalizacijos šuliniuose ir komunalinių inžinerinių šulinių abiejose savivaldybės kelių pusėse. Kelio sankirtos horizontalus gręžimo įrenginys tinka vamzdžiams, kurių skersmuo svyruoja nuo 323 iki 711 mm, tiesimo ilgis iki 100 metrų, tikslumo nuskaitymo paklaida gali būti kontroliuojama maždaug per 2 centimetrus. Statybos procesas yra be smūgių ir vibracijos, nereikalauja srutų, neteršia ir netrukdo sluoksniui.
Techninės specifikacijos
|
Variklis |
||
|
DCEC |
QSB4.5-C160III |
|
|
Nominali galia esant 2200 aps./min |
kw |
119 |
|
Elektros sistema |
V |
24 |
|
Kuro bako talpa |
L |
380 |
|
Hidraulinė sistema |
Mpa |
24 |
|
Pagalbinės hidraulinės sistemos slėgis |
Mpa |
20 |
|
Hydr. alyvos bako talpa |
L |
850 |
|
Maks. sukimo momentas esant mažam greičiui |
Nm |
24000 |
|
Didelis sukimosi greitis |
r/min |
0-50 |
|
Mažas sukimosi greitis |
r/min |
0-25 |
|
Vieno žingsnio smūgis |
mm |
300 |
|
Suklio atstumas iki žemės |
mm |
673 |
|
Sukamosios galvutės dreifavimo atstumas |
mm |
320 |
|
Stūmimo greitis |
m/min |
0-0.5 |
|
m/min |
0-1.25 |
|
|
Stūmimo jėga |
t |
120 |
|
Ortakio vamzdžio skersmuo (neprivaloma) |
mm |
Φ325-Φ711 |
|
Maitinimo bloko matmenys |
mm |
2280*1890*1620 |
|
Maitinimo bloko svoris |
Kg |
2400 |

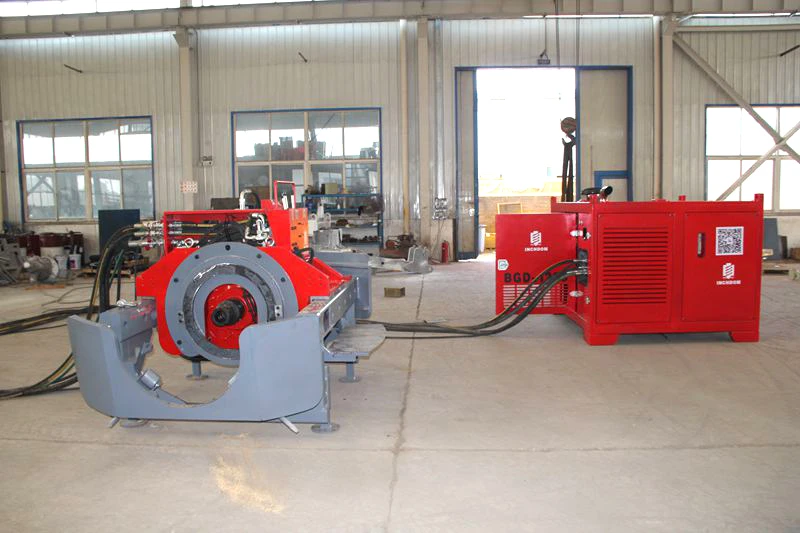

Produkto informacija

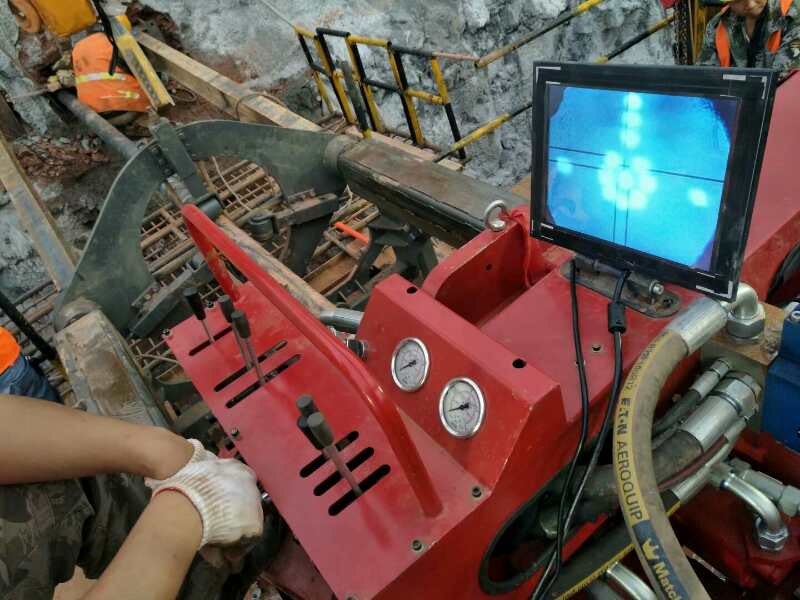

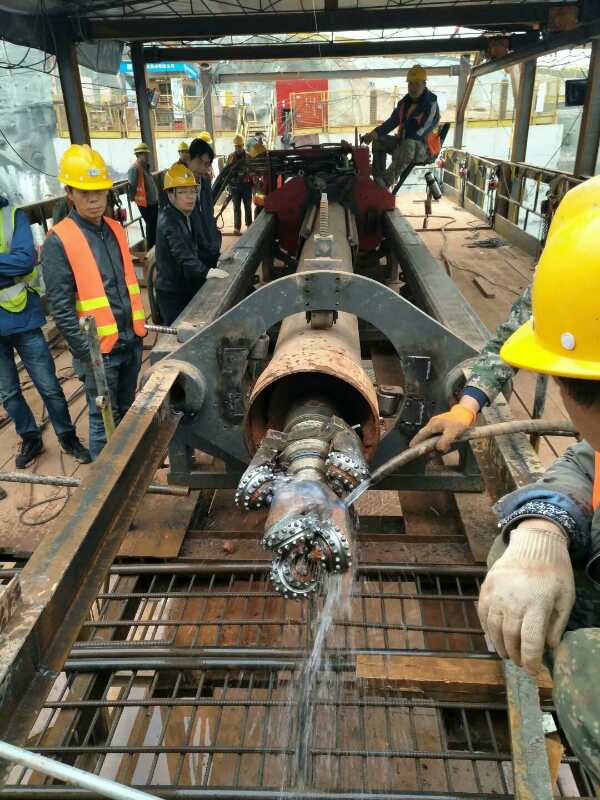

Statybos aikštelė
Standartizuotas statybos procesas
Preliminarus pasiruošimas:Darbo duobių iškasimas (pagrindinė duobė + pagalbinė duobė), požeminių tinklų aptikimas ir įrangos padėties nustatymas bei kalibravimas.
Bandomasis skylės gręžimas:Naudojant krypties valdymo sistemą, išilgai suprojektuotos trajektorijos išgręžiama didelio{0}}tikslioji bandomoji skylė, kad būtų pasiektas priėmimo galas.
Perdirbimo operacijos:Paeiliui naudojami įvairių specifikacijų spiraliniai gręžtuvai, siekiant palaipsniui didinti gręžinį iki suprojektuoto vamzdžio skersmens (1–2 cm didesnio už išorinį vamzdžio skersmenį).
Vamzdžio atsitraukimas:Naudojant spiralinius gręžimo strypus, gatavas dujotiekis sklandžiai traukiamas atgal į gręžinį, tuo pačiu metu atliekamas dirvožemio pašalinimas.
Baigiamasis etapas:Įrangos išmontavimas, vamzdžių galų apdorojimas ir vietos valymas bei restauravimas.
