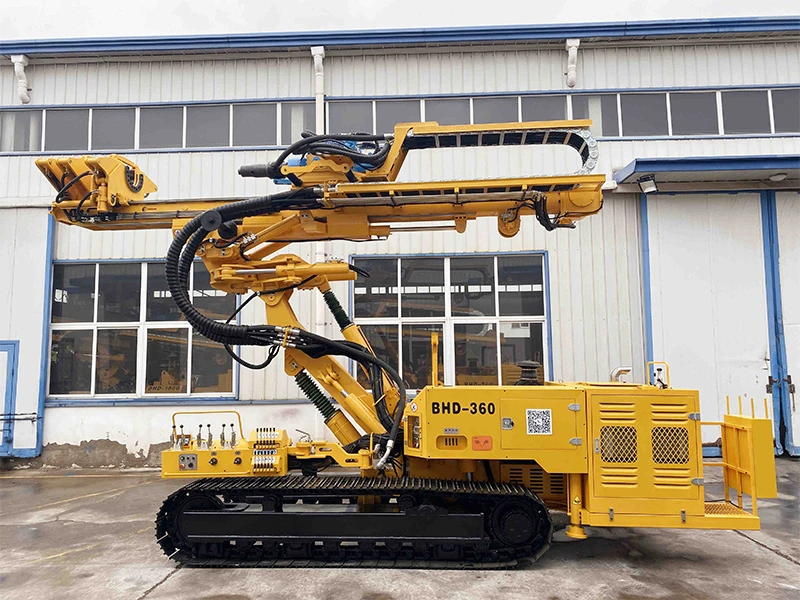

Metro elektrinio inkaro gręžimo įrenginys



Šis 21 -tonų gręžimo įrenginys yra varomas 264 kW Dongfeng Cummins National III varikliu ir pasižymi aukščiausios-pakopos hidrauliniais komponentais, importuotais iš tokių prekių ženklų kaip Danfoss ir Eaton. Sistema palaiko proporcingą hidraulinį valdymą ir bepakopį greičio reguliavimą; Dėl apkrovos-sensing grįžtamojo ryšio technologijos veikimas yra efektyvus- ir labai produktyvus. Keturių -variklio galvučių standartinis sukimo momentas yra 27 000 Nm (pasirenkamas patobulinimas iki 32 000 Nm), o padavimo ir atbulinės eigos mechanizmuose naudojama variklio -be pavarų dėžės konfigūracija, užtikrinanti tvirtą kokybę ir paprastą priežiūrą.

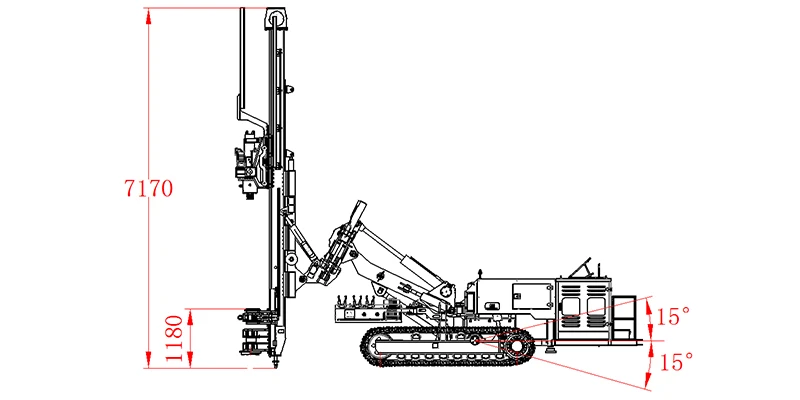

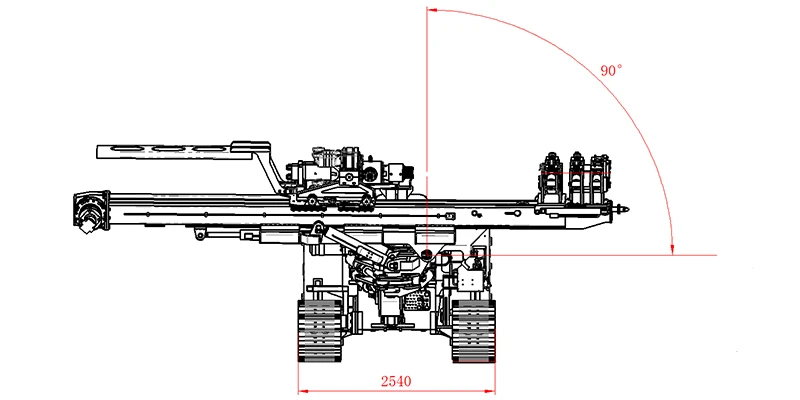

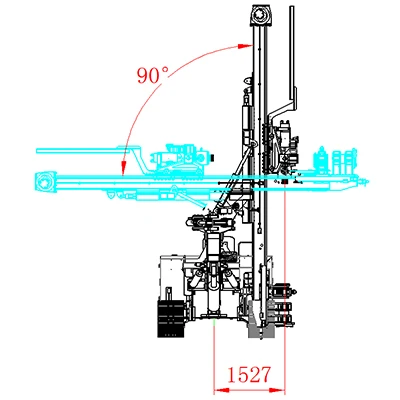

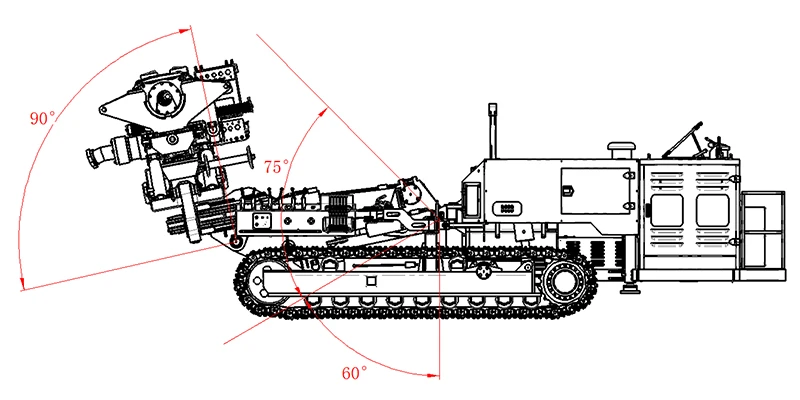

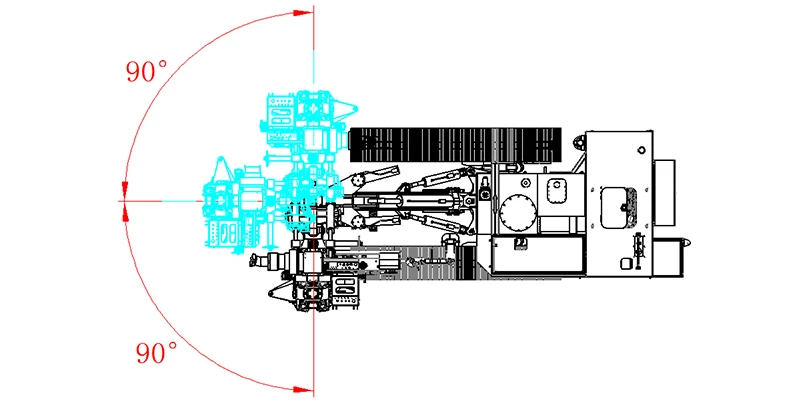

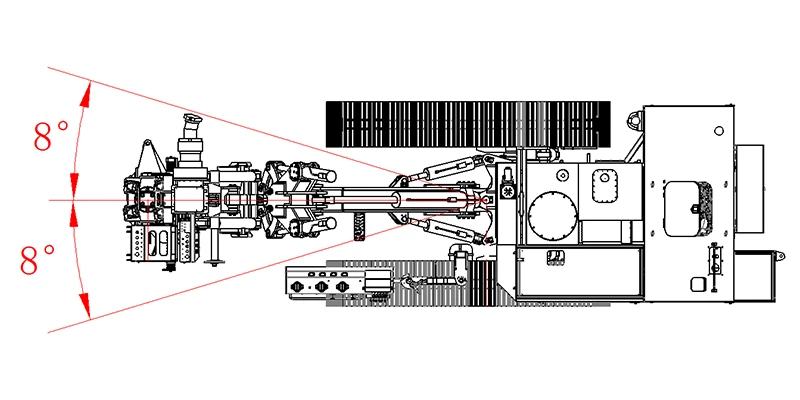

Kalbant apie mechaninę konfigūraciją, kelių -kampų padėties nustatymo sistema užtikrina veikimo lankstumą, o trigubas-gnybtas su plūduriuojančiu mechanizmu žymiai supaprastina gręžimo strypo įkėlimo ir iškrovimo procesą. Įrenginys, paremtas pagalbine orientacijos matavimo sistema ir optimizuota hidrauline sistema, lengvai atlieka gilių-skylių ir didelio{4}}skersmens gręžimo operacijas.

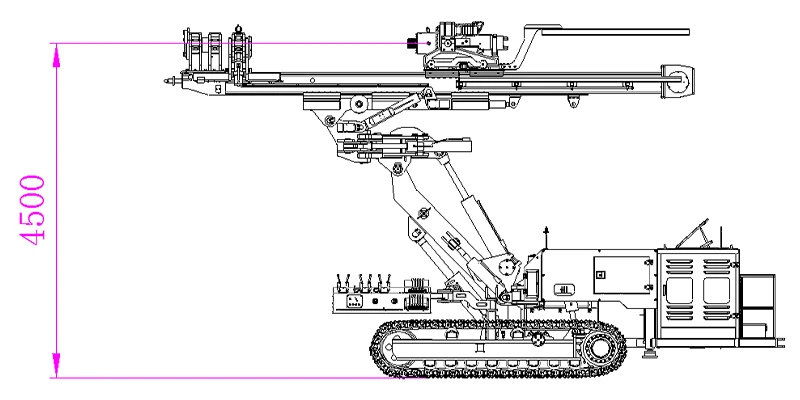

BHD-360 vikšrinis inkaro gręžimo įrenginys
Variklis
DCEC		QSC8.9-C360
Maks. galia	KW	264
Nominali galia esant 2200 aps./min	KW	264
Elektros sistema	V	24
Kuro bako talpa	L	500
Hidraulinė sistema
Hidrauliniai siurbliai
1-os grandinės darbinis slėgis	Mpa	0-28
2-os grandinės darbinis slėgis	Mpa	0-25
3 kontūro darbinis slėgis	Mpa	0-25
Hydr. alyvos bako talpa	L	600
Vikšrinio pagrindo
Vikšrinio tipo		LG-171
Vilkimo jėga	kN	180
Vikšrinio mechanizmo greitis	km/val	1.6/2.4
Žemės slėgis	N/cm²	6.5

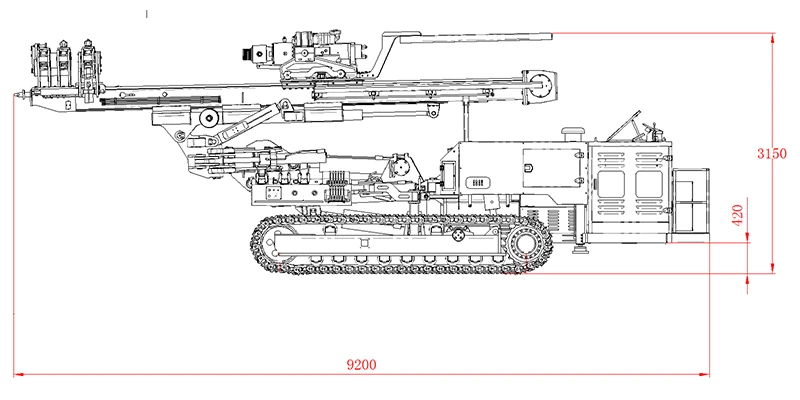

Bendras plotis	mm	2540
Vikšrinių vienetų ilgis	mm	3150
Prošvaisa	mm	350
Gręžimo stiebo tipas
Pašarų ilgis	mm	4200
Maitinimo jėga	kN	220
Susitraukimo jėga	kN	220
Tiekimo norma	m/min	0-12.5
Atsitraukimo greitis	m/min	0-12.5
Greitas padavimo greitis	m/min	0-66
Greitas atsitraukimo greitis	m/min	0-66
Hidraulinis drifteris
Veikimo režimas		Rotary/Percussive
Perkusijos dažnis	Laikai/min	0-1250
Maks. sukimo momentas dideliu greičiu	Nm	13500
Maks. sukimo momentas esant mažam greičiui	Nm	27000
Didelis sukimosi greitis	r/min	0-124
Mažas sukimosi greitis	r/min	0-82
Gnybtų diapazonas	mm	60-320
Maks. suspaudimo jėga	KN	324
Svoris	kg	21000









Dėl optimalaus didelės galios ir didžiulio sukimo momento derinio šis 21 -t sveriantis gręžimo įrenginys yra plačiai naudojamas šiuose be tranšėjų požeminių vamzdynų įrengimo projektuose:

• Komunalinio vandens tiekimo, drenažo ir atskirų lietaus / kanalizacijos tinklų projektai: Efektyviai kertasi po pagrindinėmis eismo arterijomis ir pastatų kompleksais nekasant miesto kelių.
• Energijos, telekomunikacijų ir šviesolaidinio{0}}optinio magistralinio tinklo įrenginiai: įveikti didelius atstumus po kliūtimis, tokiomis kaip upės, ežerai, geležinkeliai ir žaliosios juostos.
• Aukšto-slėgio gamtinių dujų ir ilgo{1}}atstumo naftotiekių sankryžos: specialiai suprojektuotos giliems, didelio-skersmens gręžiniams, lengvai susidorojantys su dideliu-skersmens plieninių vamzdžių attraukimu toli-.
• Eksploatacija sudėtingomis geologinėmis sąlygomis (pvz., akmenų sluoksniai, atmosferos uoliena): Gali išlaikyti stabilius gręžinius kietesniuose sluoksniuose, kai yra įrengta pasirenkama 32 000 Nm galios galvutė.
